EN50306-4 3P 复合传感器电缆抗电磁干扰与极端环境的硬核解决方案

发布日期：2025-08-21 浏览：3

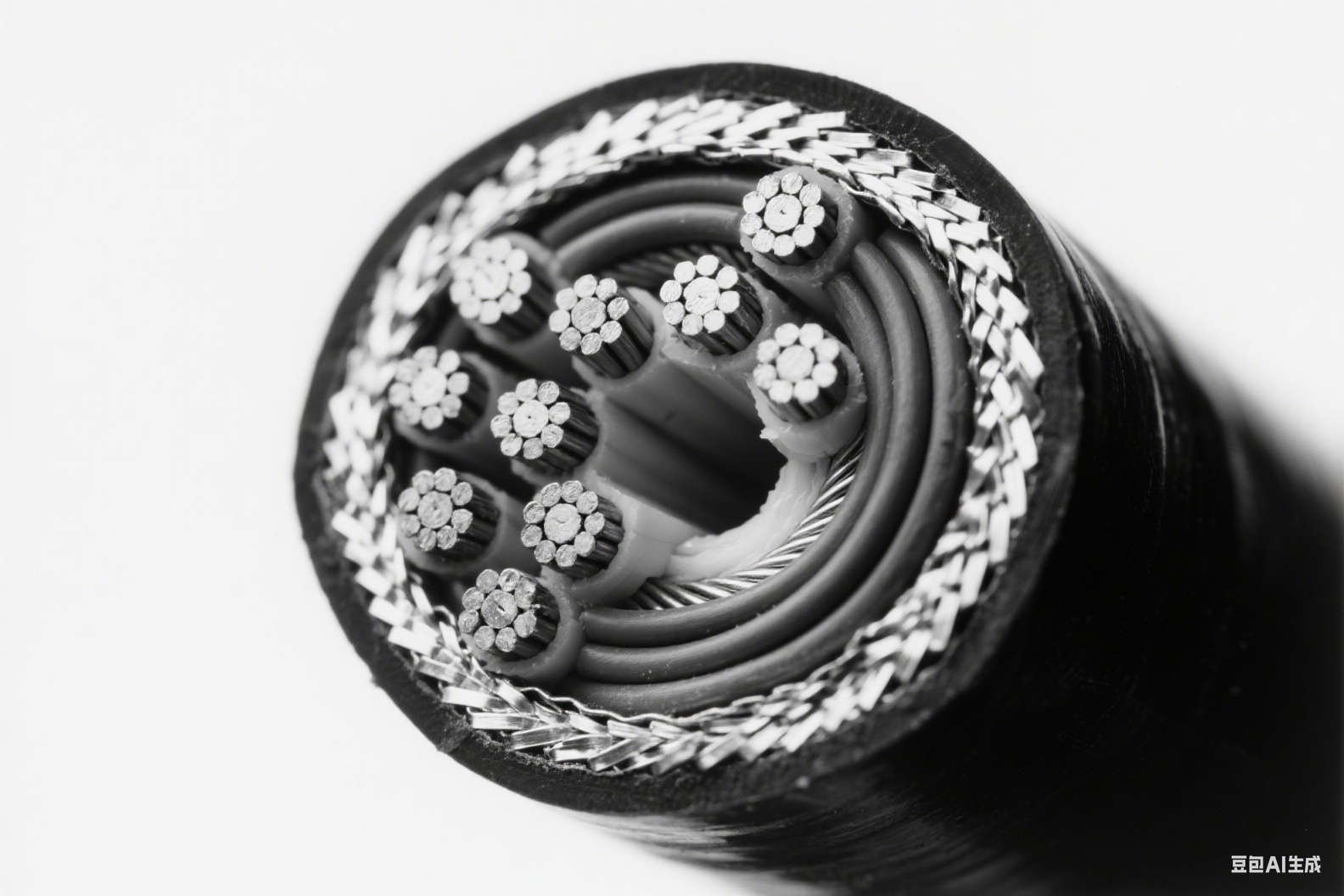

EN50306-4 3P 复合传感器电缆

抗电磁干扰

在工业自动化与智能传感体系中，传感器信号的精准传输是系统决策的 “神经中枢”，而复合传感器电缆作为信号载体，需同时应对电磁干扰、极端温度、机械应力等多重挑战。泰士特EN50306-4 3P 系列复合传感器电缆以 “抗电磁干扰” 为核心，通过精密结构设计与材料创新，将宽温耐受、高防火等级、强机械性能集于一身，成为轨道交通、工业控制、新能源等领域的 “信号传输安全卫士”。

# 结构设计的精密协同：

从导体到护套的全链路优化

这款复合传感器电缆的卓越性能，源于各结构层的协同设计，每一处细节都指向 “信号保真” 与 “环境适应” 的双重目标：

镀银铜导体（5 类 / 6 类结构）

作为信号传输的 “核心通道”，采用高纯度镀银铜材质，5 类 / 6 类绞合结构不仅确保导体直径均匀，更提升了柔韧性 —— 在频繁弯曲（弯曲半径≥6 倍电缆直径）时不易断裂，适配传感器频繁移动的场景。镀银层既保证导电率，又增强抗氧化性，使信号衰减率≤0.5dB/100m（1MHz 频率下），远低于普通铜导体的 1.2dB/100m。

无卤共聚物绝缘

包裹导体的绝缘层采用无卤共聚物，具备三大特性：

1、耐温范围覆盖 - 40℃~125℃，在低温环境下不脆化（-40℃时抗张强度保持率≥80%），高温下不熔融（125℃时体积电阻率≥1×10¹⁴Ω・cm）；

2、绝缘强度＞12MPa，可承受 3500V/5min 的耐压测试（远超 300V 额定电压的安全余量），杜绝绝缘击穿导致的信号短路；

3、无卤特性，符合 RoHS 环保要求，燃烧时无有毒气体释放，适配密闭空间（如地铁车厢、设备机柜）。

镀锡铜编织屏蔽

作为抗电磁干扰的 “金钟罩”，镀锡铜丝以 90% 覆盖率编织而成，可有效阻隔工业环境中的电机、变频器等设备产生的电磁辐射（EMI），以及外界射频干扰（RFI）。镀锡层不仅防止铜丝氧化，更提升了屏蔽层与接地端的导电连续性，确保干扰信号被有效导走，使传感器微弱信号传输误差更小。

无卤共聚物护套

外层护套同样采用无卤共聚物，通过配方优化实现双重强化：

1、机械强度：抗张强度＞10MPa，耐磨性能是普通 PVC 护套的 3 倍，可抵御工业场景中的摩擦、碰撞；

2、环境耐受性：耐油、耐候（紫外线老化测试 1000h，无裂纹），适配户外、油污等恶劣环境。

# 核心性能的极限突破：

为极端场景而生的可靠性

EN50306-4 3P 电缆的性能参数，每一项都指向工业级应用的 “极限需求”，传感器电缆的可靠性标准：

宽温域稳定运行：

-40℃~125℃的工作范围，覆盖从寒带户外（如北欧风电传感器）到高温设备舱（如发动机舱内测温传感器）的全场景。在 - 40℃低温下，电缆仍保持良好柔韧性（弯曲试验 200 次无开裂）；125℃高温下，绝缘电阻保持率≥90%，确保信号传输不受温度波动影响。

严苛环境下的电气安全：

额定电压 300V，却能承受 3500V/5min 的高压测试，为潮湿、粉尘环境中的漏电风险提供冗余保护；

绝缘与护套的高机械强度（分别＞12MPa、＞10MPa），在电缆被意外挤压或拉伸时（拉伸强度≤150N），仍能保持结构完整性，避免短路或信号中断。

轨道交通级防火性能：

通过 EN45545-2 标准中 R15（电缆束）/R16（单根电缆）的 HL3 等级认证 —— 这是轨道交通领域的最高防火标准，要求电缆在 850℃火焰中燃烧 120 分钟，烟密度（Ds）≤200，毒性指数（ITC）≤1.0，为地铁、高铁等人员密集场景的火灾应急争取关键逃生时间。

#场景适配：

从轨道到工业的全领域信赖

这款复合传感器电缆的 “全能性”，使其成为多行业关键场景的首选：

轨道交通：在地铁、动车组中，用于连接温度、振动、压力等传感器，其抗电磁干扰能力可抵御牵引电机的强电磁辐射，HL3 级防火性能符合 EN45545-2 的严苛要求，确保列车运行状态监测数据的实时性与准确性。

工业自动化：在机器人、智能产线中，5 类 / 6 类导体的高柔韧性适配机械臂的高频弯曲，镀锡铜屏蔽层可消除变频器、伺服电机产生的电磁干扰，保障力觉、视觉传感器的信号精度。

新能源领域：在风电、光伏电站的汇流箱、逆变器中，电缆可耐受 - 40℃低温与 125℃设备温升，无卤材料与抗腐蚀护套适应户外盐雾、沙尘环境，为发电量监测传感器提供稳定信号链路。

医疗设备：在 MRI 设备、精密检测仪中，低信号衰减与高屏蔽效能可避免设备间的电磁串扰，无卤材料的环保特性符合医疗洁净环境要求，确保传感数据的精准度。

结语

EN50306-4 3P 复合传感器电缆的价值，不仅在于参数表上的 “极限数据”，更在于其通过结构与材料的协同创新，为传感器信号传输构建了 “抗干扰、耐极端、保安全” 的全维度防护。从轨道交通的高速飞驰到工业机器人的精准操作，从寒带风电的凛冽寒风到医疗设备的精密监测，这款电缆以 “硬核性能” 成为智能时代不可或缺的 “信号神经”，重新定义了特种电缆在极端环境下的可靠性标准。
